適用范圍 |
DZ20系列塑殼式斷路器其額定絕緣電壓為660V，交流50Hz或60Hz，額定工作電壓400V及以下，額定工作電流~2000A，一般作配電用，額定電流225A及以下和400Y型的斷路器亦可作為保護電動機用，具有隔離功能，適用于建筑行業分配電。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁起動之用。
符合標準：IEC60947—2、GBl4048．2標準。 |

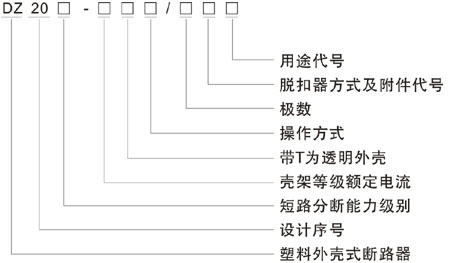

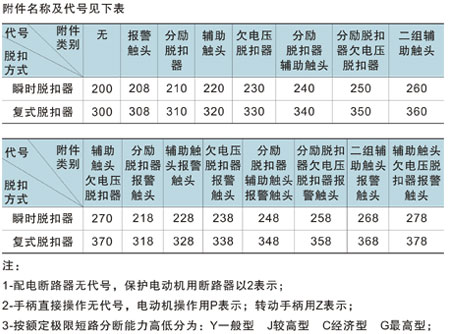

| 型號含義 |
 |
 |
| 結構特征 |
本系列斷路器是以Y型為基礎產品，由絕緣外殼、操作機構、觸頭系統和脫扣器四個部分組成，斷路器的操作機構具有使觸頭快速合閘和分?jǐn)嘤泄δ�，其“合”“分”�?“再扣”和“自由脫扣”位置以手柄位置來區分。
C型、J型和G型斷路器是在Y型產品其他上派生設計而成。J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路情況下，在機構動作之前，動觸頭迅速斷開，達到提高通斷能力的目的。 |
| 結構特征 |
G型斷路器是在Y型斷路器的底板后串聯一個平等導體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因此能更迅速的限流；在正常斷開閉合和在脫扣器短路整定保護動作值范圍的情況下，由Y型斷路器來完成。 一旦在網絡中出現大電流或特大短路電流時，串聯的斥力限流觸頭受電動力而迅速斥開，引入電弧而限流。在觸頭斥開過程中，斷路器的脫扣器動作，操作機構使Y型觸頭分?jǐn)唷３饬ο蘖饔|頭則由電流的降低或消失而回到原來的狀態。
C型斷路器是為了滿足630KA及以下變壓器電網中的配電保護之用，通過選用經濟型材料和簡化結構及改進工藝等辦法，能夠達到較好的經濟效果。 |

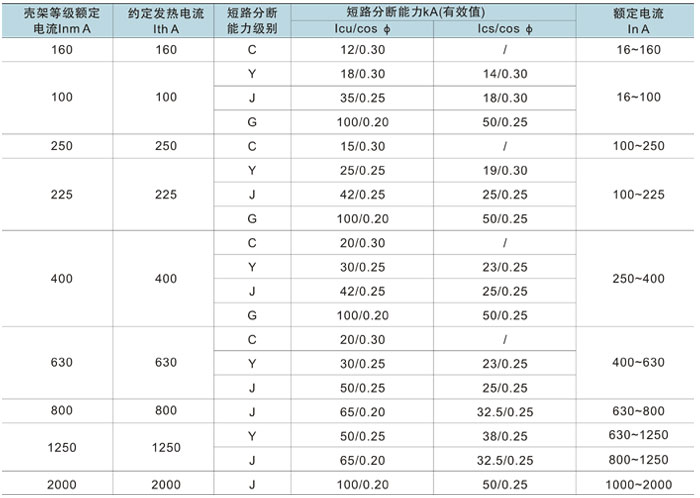

| 主要技術參數 |
 |

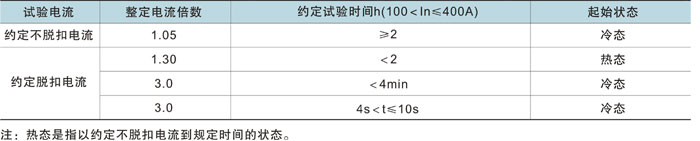

| 配電用斷路器反時限特性見下表 |
 |
| 電動機保護用斷路器擇時限特性見下表 |
 |

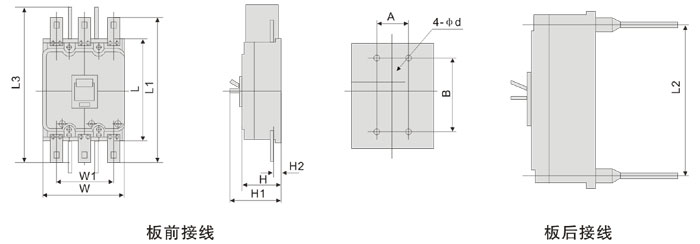

| 外形及安裝尺寸 |
 |
 |
